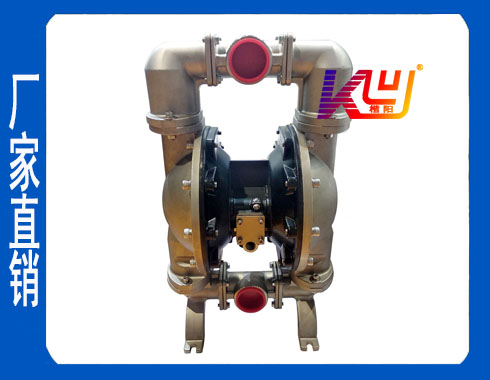

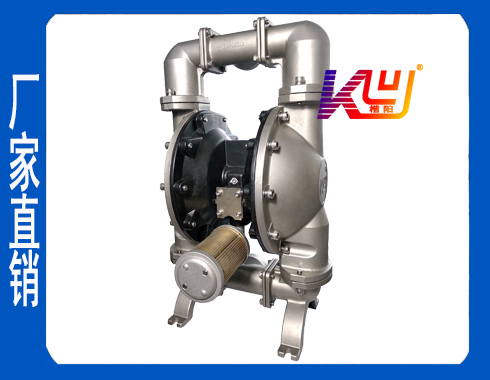

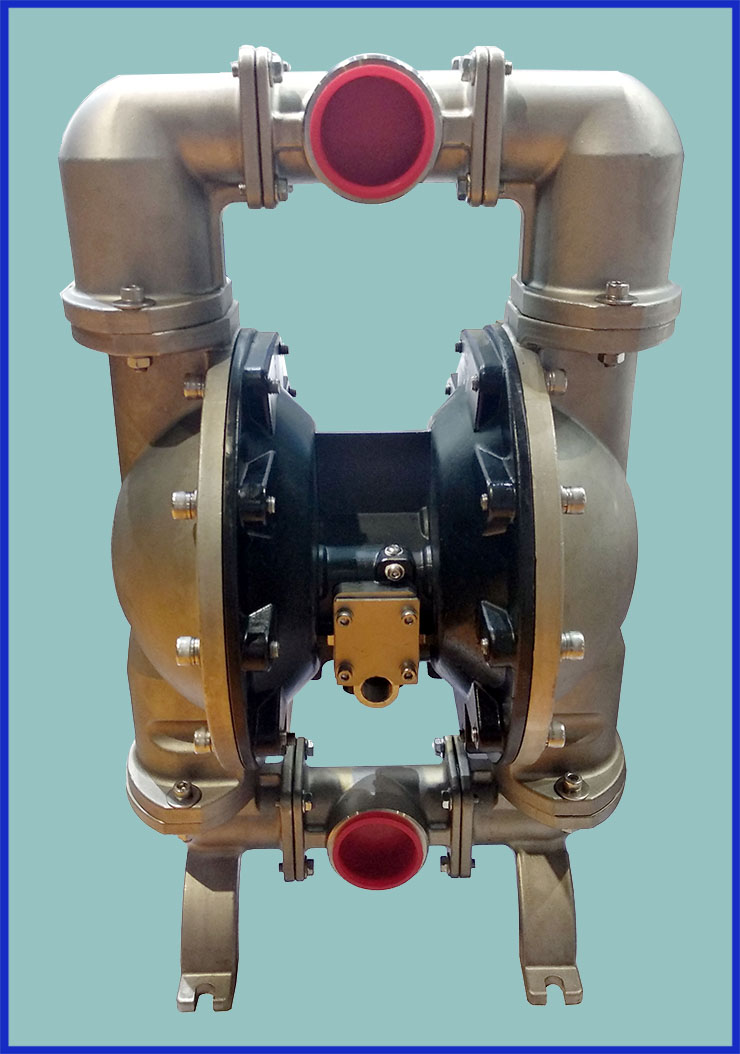

KY261-120不銹鋼304氣動隔膜泵和KY261-220不銹鋼316L氣動隔膜泵是上海楷陽泵業的高端產品之一，自吸能力和流量輸送能力極強：干吸可以達到5米垂直高度，濕吸8-10米垂直高度，在工作壓力8公斤時還可以保證足夠流量輸出。
KY261-120/220馬達體體和隔排為一體式生產；助動軸和助動滑塊也升級為一體式生產，另外還增加了滑閥換氣結構；大大提高了空氣利用效率，避免了隔膜泵因氣壓不穩定而產生的死機、停機；真正做到了無卡氣、無死機，和自動化機械設備做到無縫連接；KY261系列液體端使用的易損件全部采用國際高水平原材料生產，其隔膜、密封球、密封座的使用壽命可以延長3-5倍時間。

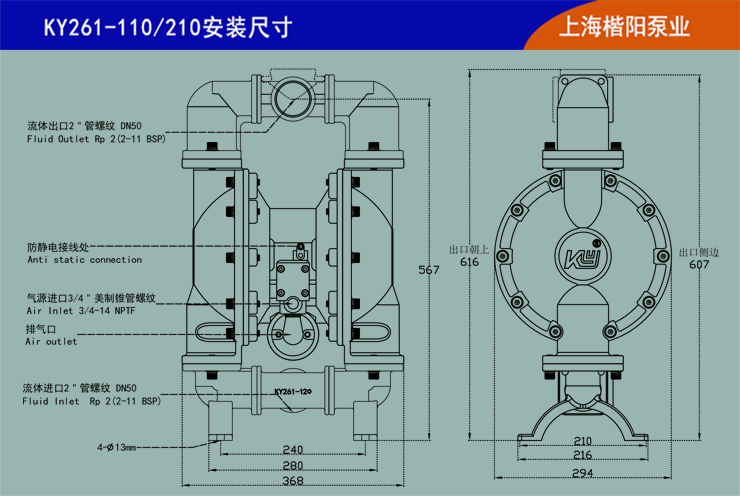

流體進出口尺寸 | DN50管螺紋 | Inlet Outlet Size | 2 in.BSP |
空氣進口尺寸 | 4分管螺紋 | Air Inlet Size | 1/2 in.NPTF |
可加配空氣接頭 | 內徑12毫米 | Add Air Connector | ID 12mm |
最大流量 | 450升/分鐘 | Max.Flow Rate | 52 gpm |
最大工作壓力 | 8.3 Bar | Max.Working Pressure | 120 psi |
最大干吸高度 | 5米 | Max.Dry Suction Height | 5 m |
最大濕吸高度 | 8米 | Max.Wet Suction Height | 8 m |
最大允許顆粒 | 6.4毫米 | Max.Particle Size | 6.4 mm |
正常空氣消耗量 | 40升/秒 | Air Consumption | 85 scfm |
馬達材質 | 鋁合金 | Motor Material | Aluminum |
泵體材質 | 304或316L | Pump Body Material | SS304 or SS316L |
整泵重量 | 52 公斤 | Pump Weight | 112.5 lb |
噪音級別 | 77.7分貝（A） | Noise Level | 77.7 dba(A) |

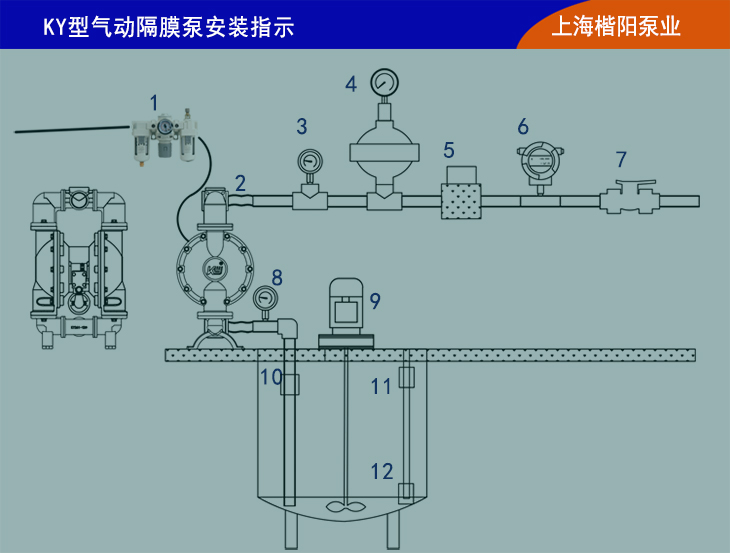

★ 1、氣動三聯件
氣動隔膜泵的必備元器件，有調壓、過濾氣源、加油保養的作用;也可以實現氣動隔膜泵的無極調節流量的功能。
★ 2、軟接頭
DN25及以下口徑可以使用鋼絲軟管，大口徑建議使用橡膠軟接或者金屬波紋管，它可以減小水泵震動力，保護水泵和管道不被外力損壞。
★ 3、壓力表
普通壓力表：現場監測水泵出口壓力在隔膜泵額定壓力范圍內；
遠程壓力表：可以輸出信號連接PLC，實現遠程監控壓力和壓力自動控制。
★ 4、脈沖阻尼器
當需要流量輸出穩定時，需要加配此配件；如果實現流量自動控制，必須加配此配件。
★ 5、背壓閥
配合脈沖阻尼器使用，可以使阻尼器的效果更佳完美。
★ 6、流量計
普通流量計：可以現場監測水泵流量大小。
遠程流量計：可以輸出信號，連接PLC；實現遠程監測流量或者遠程自動控制。
★ 7、球閥或者自控閥
普通球閥：現場控制流量大小。
自控球閥：可以輸出信號，連接PLC；實現流量調節的功能。
★ 8、負壓表
監測負壓情況，避免實際吸程超過水泵額定吸力。
★ 9、攪拌機
當輸送液體易沉淀時，需要加配此配件。
★ 10、單項閥
當液體液位過低時，需要加配單向閥或者底閥。
★ 11/12、液位計
可選擇浮球液位器或者液位傳感器，實現高開低停等液位自控功能。
