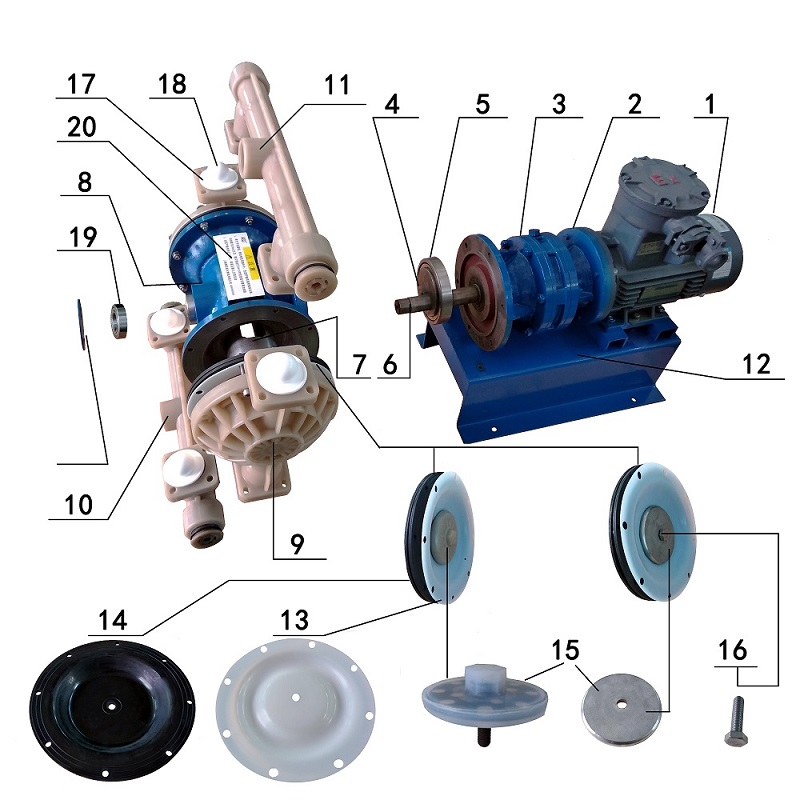

1、取下10進口管和11出口管處螺栓，將10和11拆下即可看到密封球和密封座。

2、將密封球和密封座取掉后，繼續取下9流體柱處螺栓即可看到隔膜片。

3、將16壓板螺栓擰下即可取下15外壓板和13、14主副隔膜片，

4、將整機豎立放置，電機在下，中間體在上；卸下序號8中間體和12底座處螺栓，卸下8中間體和3減速機螺栓；使用升吊設備將8中間體吊起離地50mm高，正常情況下中間體和減速機會自動脫離，如未脫離請往下輕敲減速機。

5、當8中間體拆卸后，可以輕松拿下5大軸承和4偏心輪，7骨架連桿軸也可以從中間體拿出。

檢修

1、首先骨架連桿軸、大軸承、小軸承處是否缺油或者齒輪油是否干凈無雜質；如需加油，請按照楷陽KYD電動隔膜泵第三節使用3.2進行操作。

2、檢查主、副隔膜片，觀察隔膜片兩面是否有老化或者劃痕現象，如果有建議使用更換楷陽原廠隔膜片。

3、檢查密封球和密封座，觀察密封球和密封座是否受到化學或物理性損壞。密封球應非常圓，且沒有凹坑、劃痕；密封座應保持清晰的斜面邊緣，使密封球可以產生良好的密封性；如果密封球和密封座有劃痕等損壞現象請更換楷陽原廠配件。
