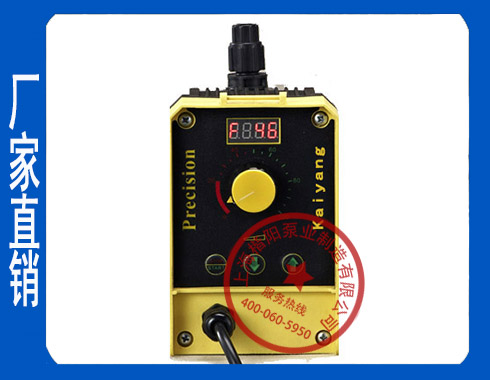

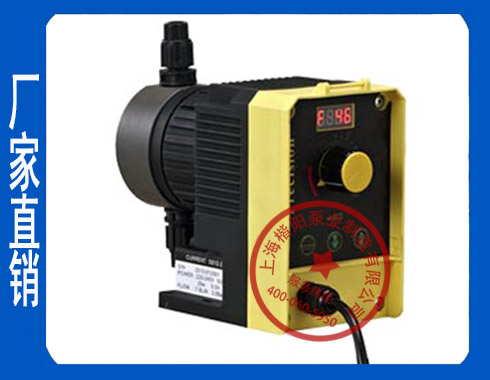

JLM系列電磁隔膜計量泵是往復式容積泵的一種，在原有電動隔膜計量泵的基礎上增加了流量調節功能；又叫做電磁隔膜泵、隔膜計量泵或者電磁隔膜計量泵。JLM電磁隔膜計量泵輸送流量可達15L/h，壓力最大可達1.0Mpa；計量加藥泵泵頭材質有PVC、PVDF，本泵是機械驅動隔膜片的原理，流量可在10%-100%范圍內調節，穩態精度為額定流量的±2%。為保證機器的正常運轉，楷陽建議每5000小時或一年更換一次隔膜片、單向閥閥球和閥座。最初運行1000小時后，更換電動隔膜計量泵的驅動端潤滑油，以后每運行5000小時后更換潤滑油。
流量范圍 | 0-15 lph | 防護等級 | IP55 |
壓力范圍 | 0-10 bar | 液體溫度 | 常溫 |
驅動方式 | 電磁驅動 | 泵頭材料 | PVC, PVDF |
控制方式 | 手動、自動控制 | 膜片材料 | PTFE |
輸出信號 | 4-20mA | 閥門材料 | PVC, PTFE |
電壓及頻率 | 110V, 220V, 50/60Hz, | 閥球材料 | 陶瓷 |
功率 | 28W | 密封材料 | 氟膠 |
型號 | 流量 | 壓力(Bar) | 頻率((min-1) | 進出口徑 | 功率 |
JLM0110 | 1 | 10 | 0-120 | 6 | 28w |
JLM0408 | 3.8 | 7.6 | 0-180 | 6 | 28w |
JLM0505 | 5 | 5 | 0-180 | 6 | 28w |
JLM0804 | 7.6 | 3.5 | 0-180 | 6 | 28w |
JLM1002 | 10 | 2 | 0-180 | 6 | 28w |
JLM1202 | 12 | 1.5 | 0-180 | 6 | 28w |
JLM1501 | 15 | 1 | 0-180 | 6 | 28w |
一、由于JLM電磁計量加藥泵在本廠測試時可能有水殘留，如果計量的介質不能與水接觸，在開始使用前必須將水除去，可翻轉泵使計量加藥泵轉到180度放掉存水，然后用適宜的介質從通過吸液口沖洗泵內部。
二、電動隔膜計量泵的安裝地點要方便宜人員進出、操作與維護，工作區內不要有任何妨礙操作的障礙物。

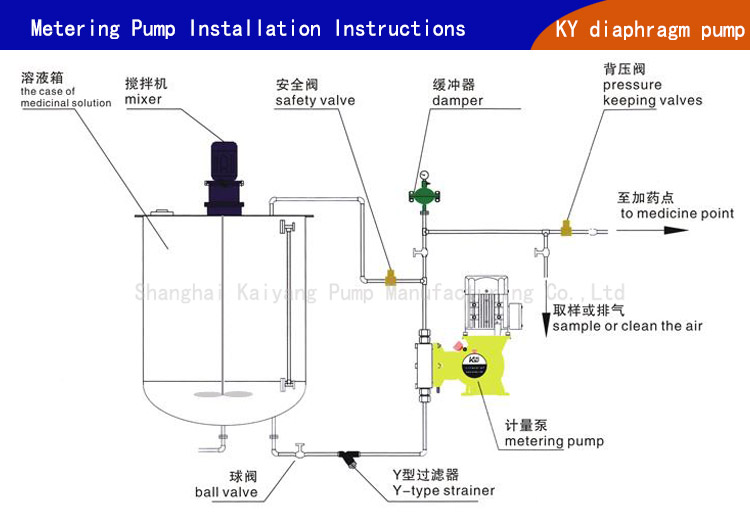

三、計量加藥泵的排液端裝有截止閥時，如果關閉截止閥，電磁隔膜計量泵運行產生的背壓可能是最大允背壓的幾倍，由此可能導致排液管線破裂，為了防止這種情況的發生，建議選用一個溢流閥將最大背壓限制在允許值以內。
四、只能使用與軟管直徑對應的卡環、軟管接頭以及規定規格的軟管，否則無法保證連接的穩固和持久。不要減少軟管的規格！管線較長或介質粘稠時要使用橫截面大一些的管線和脈動阻尼器。
